Kodėl plieninės konstrukcijos stadionas išsprendžia didžiausius vietos galvos skausmus?

Santrauka:ModernusPlieninės konstrukcijos stadionasyra ne tik „didelis stogas ant kolonų“. Tai statybos strategija, padedanti savininkams ir kūrėjams kontroliuoti grafiko riziką, sumažinti konstrukcijos svorį, pasiekti ilgus tarpus ir išlaikyti realią plėtrą ateityje. Šiame straipsnyje išskaidomi dažniausiai pasitaikantys stadiono skausmo taškai – vėlavimai, netikėtumai dėl išlaidų, sudėtingas koordinavimas, saugos ir atitikties spaudimas, nepatogios žiūrovų zonos ir ilgalaikė priežiūra – ir parodoma, kaip plieninė konstrukcinė sistema juos sprendžia per paruošiamą gamybą, modulines detales ir nuspėjamą vietos surinkimą. Taip pat gausite praktinį planavimo kontrolinį sąrašą, struktūrinių parinkčių palyginimo lentelę ir DUK, parašytus žmonėms, kuriems reikia greitų atsakymų.

Straipsnio metmenys

• Kas dažniausiai būna negerai stadionų projektuose ir kodėl tai taip brangu
• Kaip plieninė konstrukcinė sistema pagerina greitį, saugumą ir nuspėjamumą
• Pagrindiniai dizaino sprendimai, turintys įtakos komfortui, akustikai ir operacijoms
• Išlaidų veiksniai, kuriuos iš tikrųjų galite paveikti anksti
• Pirkimų kontrolinis sąrašas, siekiant sumažinti pakeitimų užsakymus
• DUK savininkams, EPC komandoms ir konsultantams

Turinys

• 1) Tikrieji stadiono projektų skausmo taškai
• 2) Kodėl plieninė konstrukcija yra stiprus stadiono atsakymas
• 3) Pagrindiniai sistemos pasirinkimai, lemiantys našumą
• 4) Kaina ir tvarkaraštis: ką galite kontroliuoti anksti
• 5) Praktinis kontrolinis sąrašas prieš pasirašant sutartį
• 6) DUK
• 7) Užbaigimo mintys

1) Tikrieji stadiono projektų skausmo taškai

Stadionų projektai atrodo žavingai, tačiau realiame gyvenime jie kelia didelę riziką: platūs tarpatramiai, didelė stogo apkrova, griežtos leistinos nuokrypos, visuomenės saugumo reikalavimai ir agresyvios atidarymo datos, kurios negali nuslysti dėl lygos tvarkaraščių ar vyriausybės nustatytų terminų. Dažniausiai pasitaikančios problemos paprastai skirstomos į keletą kategorijų:

• Suplanuoti spaudimą naudojant per daug sąsajų:sėdimosios dubenys, stogeliai, EP narys, apšvietimas, ekranai, fasadas ir minios srauto sistemos susiduria. Jei viena siunta atkeliauja pavėluotai, nukenčia viskas pasroviui.
• Neprognozuojamos svetainės sąlygos:oras, logistika, sustojimo erdvė ir vietos darbo jėgos prieinamumas gali paversti „paprastą“ darbą kasdieniais vėlavimais.
• Pakeisti užsakymus dėl pavėluoto derinimo:jei plieno, dangos, drenažo ir MEP įsiskverbimai neišsprendžiami anksti, pertvarkymas tampa numatytasis.
• Žiūrovų komforto problemos:akinimas, lietaus patekimas, akustika, vėdinimas ir regėjimo linijos nėra puošmenos – jos turi įtakos pajamoms ir reputacijai.
• Eksploatacijos ir priežiūros staigmenos:Apsauga nuo korozijos, prieiga prie stogo, drenažo detalės ir jungtis nusprendžia, ar jūsų OPEX išliks pagrįstas, ar taps nuolatiniu galvos skausmu.
• Atitikties ir saugos tikrinimas:turi būti laikomasi minios apkrovos, seisminio / vėjo reakcijos, gaisro strategijos, išėjimo ir prieinamumo standartų, nepažeidžiant estetikos.

Jei jūsų projekto komanda jau sprendžia dvi ar daugiau iš šių problemų, struktūrinė sistema tampa daugiau nei inžinerinis pasirinkimas – ji tampa rizikos valdymo įrankiu.

2) Kodėl plieno konstrukcija yra stiprus stadiono atsakymas

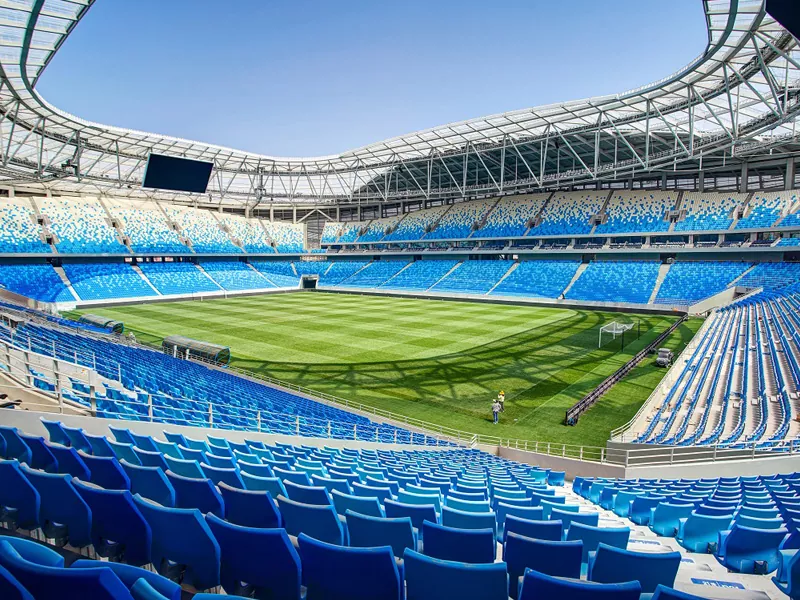

A Plieninės konstrukcijos stadionasyra populiarus dėl priežasties: plienas puikiai veikia, kai reikia ilgų tarpatramių, greito montavimo ir kontroliuojamos kokybės. Tinkamai suprojektuotas ir pagamintas, didelė neapibrėžtumo dalis perkeliama iš darbo vietos į pakartojamą gamyklos procesą.

Kas savininkams ir EPC komandoms patinka apie plieną stadiono projektuose:

• Greitis per surenkamą gamybą:Pagrindiniai nariai gali būti pagaminti, patikrinti ir bandomuoju būdu surinkti prieš atvykstant į vietą. Darbas vietoje tampa kėlimu, varžtų tvirtinimu ir išlygiavimu – mažiau atliekamų šlapių darbų, mažiau sustojimų dėl oro sąlygų.
• Ilgi tarpai su mažiau stulpelių:mažiau kliūčių reiškia geresnes matomumo linijas ir lankstesnį aikštės išdėstymą.
• Mažesnis konstrukcijos svoris:lengvesni antstatai gali sumažinti pamatų poreikį, o tai svarbu, jei dirvožemio sąlygos yra sudėtingos arba poliai yra brangūs.
• Seisminio ir vėjo atsparumo strategijos:Plieninės sistemos gali būti detalizuotos, kad būtų užtikrintas plastiškumas ir energijos išsklaidymas, su aiškiais apkrovos keliais ir nuspėjamu elgesiu.
• Ateities plėtros lankstumas:modulinės erdvės, varžtinės jungtys ir planuojama rezervinė talpa leidžia vėliau papildyti mažiau trikdžių.

Vienas svarbus tikrovės patikrinimas:plienas stebuklingai nepanaikina sudėtingumo. Tai palengvina sudėtingumo valdymą – jei projekte investuojama į ankstyvą koordinavimą (parduotuvės brėžinius, BIM susidūrimų skiriamąją gebą, ryšio detalizavimą ir seką). Štai čia patyrę tiekėjai daro didelį skirtumą.

Pavyzdžiui,Qingdao Eihe Steel Structure Group Co., Ltd.palaiko stadiono sprendimus, sutelkiant dėmesį į gamybos tikslumą, standartizuotą kokybės kontrolę ir koordinavimą, kuris suderina konstrukcijos dizainą su apkala, stogo drenažu ir įrengimo seka – sritys, kurios dažnai sukelia vėlavimus, kai jos laikomos paskubomis.

3) Pagrindiniai sistemos pasirinkimai, lemiantys našumą

Kai žmonės sako „plieninis stadionas“, jie gali reikšti labai skirtingas sistemas. Geriausias rezultatas pasiekiamas pritaikant struktūrinę koncepciją prie jūsų naudojimo atvejų: futbolo, lengvosios atletikos, universalių renginių, treniruočių vietų ar bendruomenės arenų.

A) Stogo ir stogo strategija

• Konsolinis stogelis:pagerina matomumą ir apsaugo žiūrovus be kolonų, tačiau reikalauja kruopštaus nukreipimo kontrolės ir jungties dizaino.
• Santvarinių stogų sistemos:tinka dideliems tarpatramiams; gali integruoti apšvietimo įrenginius, ekranus, podiumus ir techninės priežiūros prieigą, jei planuojama anksti.
• Erdvės rėmo arba tinklelio sistemos:stipri geometrija ir apkrovos paskirstymas; dažnai naudojamas sudėtingoms formoms ir ikoninei architektūrai.

B) Sėdėjimo dubenėlio integravimas

• Plieninės grėblių sijos ir rėmai:gali būti suporuotas su surenkamomis sėdimomis dalimis greičiui.
• Hibridiniai metodai:gelžbetoninis dubuo + plieninis stogas yra įprastas; jis subalansuoja masę vibracijos kontrolei ir plieno tarpatramio pranašumus.

C) Apvalkalo, drenažo ir korozijos strategija

• Stogo drenažo detalės:slėniai, latakai ir lietvamzdžiai turi būti suderinti su plieno geometrija. Prastas drenažo dizainas tampa nuolatine priežiūros kaina.
• Apsauga nuo korozijos:dengimo sistemos, cinkavimas, jei reikia, ir jungčių detalės (išvengiant vandens gaudyklių) yra tokios pat svarbios kaip elementų dydžio nustatymas.
• Terminis ir kondensato valdymas:izoliacija, garų barjerai ir ventiliacija turi įtakos komfortui ir ilgalaikiam patvarumui.

D) Patogumas ir patirtis

• Akustika:stogo forma ir vidiniai paviršiai turi įtakos minios triukšmui, pranešimams ir renginio atmosferai.
• Dienos šviesa ir akinimas:stogelio kampas, fasado atvirumas ir stogo dangos medžiagos gali sumažinti žaidėjų ir žiūrovų akinimą.
• Vėdinimo strategija:atviri stadionai priklauso nuo vėjo srauto; iš dalies uždaroms vietoms pagrindinėse zonose gali prireikti mechaninės pagalbos.

Struktūrinių variantų palyginimo lentelė

4) Kaina ir tvarkaraštis: ką galite kontroliuoti anksti

Stadiono biudžetą retai „supučia“ viena dramatiška klaida. Paprastai jas nugriauna dešimtys mažų, per vėlai priimtų sprendimų, kurių galima išvengti. Štai svarbiausi ankstyvieji svertai:

• Greičiau užfiksuokite geometriją:stogo kreivumas, kolonų grotelės ir tarpai tarp grėblių yra pavaros gamybos ir dangos sudėtingumas. Pavėluoti nedideli geometrijos pakeitimai gali išaugti į didelį pertvarkymą.
• Iš anksto nuspręskite savo ryšio filosofiją:varžtais, palyginti su suvirinimu vietoje, turi įtakos darbui, saugai, tikrinimo laikui ir oro sąlygoms. Daugelis stadiono projektų teikia pirmenybę sunkiai varžtams atliekamiems darbams aikštelėje, kad būtų galima numatyti.
• Suplanuokite kėlimo ir sustojimo logistiką:krano pasirinkimas, paėmimo svoriai, transportavimo apribojimai ir sandėliavimo vietos turėtų turėti įtakos plieno segmentavimui.
• Koordinuokite EP narių įsiskverbimą į priekį:apšvietimui, garsiakalbiams, purkštuvams, dūmų šalinimui ir kabelių loveliams reikia rezervuotų zonų ir nustatytų angų.
• Pasirinkite apdailą, atitinkančią jūsų klimatą:pakrantės, didelės drėgmės ar gausaus sniego regionams reikia specifinių dangų, drenažo ir detalių sprendimų.
• Į dizainą įtraukite techninės priežiūros prieigą:podiumai, tvirtinimo taškai ir saugūs tikrinimo maršrutai sumažina ilgalaikę riziką ir išlaidas.

Naudinga taisyklė:jei ką nors bus sunku pakeisti atidarius (stogo hidroizoliacija, apsauga nuo korozijos, pagrindiniai sujungimai), projektavimo ir gamybos metu vertinkite tai kaip „nesutartinę kokybės zoną“.

5) Praktinis kontrolinis sąrašas prieš pasirašant sutartį

Nesvarbu, ar esate savininkas, generalinis rangovas ar konsultantas, šis kontrolinis sąrašas padeda sumažinti dviprasmiškumą – pagrindinį ginčų ir pakeitimų užsakymų šaltinį.

• Apimties aiškumas:Ar perkate tik plieninį karkasą, ar taip pat stogo įvores, antrinį plieną, laiptus, turėklus, fasado atramas ir jungčių dizainą?
• Atsakomybė už dizainą:Kam priklauso konstrukciniai skaičiavimai, parduotuvės brėžiniai ir jungčių detalės? Kaip kontroliuojamos peržiūros?
• Kokybės planas:Kokie patikrinimai atliekami gaminant (medžiagos atsekamumas, suvirinimo procedūros, matmenų patikrinimai, dangos storio bandymai)?
• Bandomasis surinkimas:Ar pagrindinės stogo santvaros arba sudėtingi mazgai bus iš anksto surinkti, kad būtų galima patikrinti tinkamumą prieš išsiunčiant?
• Pakavimas ir transportavimas:Kaip elementai yra apsaugoti nuo dangos pažeidimo, drėgmės ir deformacijos gabenant?
• Diegimo palaikymas:Ar tiekėjas pateikia montavimo gaires, sekos pasiūlymus ir, jei reikia, techninę pagalbą vietoje?
• Dokumentacija:Ar pridedami malūno sertifikatai, dengimo ataskaitos ir pagaminta dokumentacija?
• Apibrėžiami rizikos elementai:Turėtų būti aiškiai aptarti oro vėlavimai, prieiga prie krano, svetainės apribojimai ir sąsajos tolerancijos.

Komandos, kurios rimtai žiūri į šiuos dalykus, dažniausiai sulaukia mažiau netikėtumų. Komandos, kurios jas traktuoja kaip „kažkieno problemą“, dažniausiai už tai sumoka vėliau.

6) DUK

Kl.: Kiek laiko paprastai užtrunka pastatyti plieninės konstrukcijos stadioną?
A:Montavimo trukmė priklauso nuo tarpatramio, stogo sudėtingumo, vietos logistikos ir surenkamų medžiagų kiekio. Gerai suplanuotas plieno paketas gali žymiai sutrumpinti darbo vietoje laiką, nes gamyba vyksta lygiagrečiai su pamatų darbais, o montavimas daugiausia grindžiamas surinkimu.

Klausimas: Ar plieninis stadionas bus triukšmingas ar nepatogus esant blogam orui?
A:Patogumą daugiausia lemia stogo danga, atitvarų strategija, ventiliacija ir medžiagų pasirinkimas – ne pats plienas. Tinkama stogo geometrija, drenažas, izoliacija, kur reikia, ir apgalvotas fasado dizainas, plieniniai stadionai gali labai gerai veikti esant vėjui, lietui ir temperatūros svyravimams.

Kl.: Ar plienas saugus didelėms minioms ir dinaminėms apkrovoms?
A:Taip, kai suprojektuota pagal taikomus standartus ir tiksliai nurodyta. Stadiono projektavimas atsižvelgia į minios apkrovą, vibraciją, vėjo kilimą, seisminius poreikius (jei reikia) ir nuovargį kritinėse jungtyse. Svarbiausia yra aiškus apkrovos kelias ir disciplinuota gamyba / patikrinimas.

Kl.: O kaip plieno konstrukcijų atsparumas ugniai?
A:Priešgaisrinė strategija paprastai sprendžiama naudojant apsaugines dangas, ugniai atsparius gaubtus, jei reikia, skirstymą į skyrius ir sistemos lygio gyvybės saugos projektą. Tikslus metodas priklauso nuo vietinių taisyklių ir pastato naudojimo, todėl jį reikėtų derinti iš anksto.

Kl .: Kaip išvengti rūdžių ir sumažinti priežiūros išlaidas?
A:Pradėkite nuo aplinkos: pakrančių oras, pramoninė tarša ar didelė drėgmė reikalauja stipresnės apsaugos. Tinkamą dengimo sistemą derinkite su detalėmis, kurios išvengia vandens spąstų, užtikrina tinkamą drenažą ir leidžia atlikti patikrinimą. Priežiūra tampa valdoma, kai ji suplanuota, o ne improvizuota.

Klausimas: Ar galime vėliau išplėsti stadioną jo neuždarydami?
A:Išplėtimas yra labiausiai įmanomas, kai jis suprojektuotas į originalų konstrukcinį tinklelį: rezervuoti sujungimo taškai, modulinės erdvės ir stogo strategija, kurią galima išplėsti etapais. Laipsniškas plėtros planas gali sumažinti prastovų laiką, jei planuojama anksti.

7) Užbaigimo mintys

Stadionas yra viešas pažadas: jis turi atsidaryti laiku, veikti saugiai, jaustis patogiai ir išlikti prižiūrimas ilgus metus. APlieninės konstrukcijos stadionasŠis metodas padeda paversti šį pažadą valdomu planu – daugiau darbo paverčiant nuspėjama gamyba, leidžiant ilgas atkarpas su mažiau kliūčių ir išlaikant realius būsimus pokyčius.

Jei planuojate naują vietą arba atnaujinate esamą, verta dirbti su komanda, kuri supranta tiek inžinerines, tiek praktines gamybos, transportavimo ir montavimo realijas.Qingdao Eihe Steel Structure Group Co., Ltd.palaiko stadiono projektus su integruotu mąstymu, apimančiu projektavimo koordinavimą, gamybos kokybės kontrolę ir pristatymo planavimą, todėl galite sumažinti netikėtumų ir drąsiau pereiti nuo koncepcijos iki atidarymo dienos.

Pasiruošę aptarti savo stadiono tikslus, laiko juostą ir biudžeto apribojimus?Pasidalykite savo pagrindiniais reikalavimais ir suplanuosime plieno sprendimą, atitinkantį jūsų svetainės sąlygas ir našumo tikslus –susisiekite su mumis pradėti pokalbį.
